[AWS] DX 설정법

DX 회선 수락

---

• AWS 콘솔 → AWS Direct Connect → 연결 → 생성한 연결 선택 후 위쪽에 수락 클릭
• 수락 후 회선 상태가 Ordering에서 Peering으로 변경됨



Direct Connect 게이트웨이 생성

---

Direct Connect 게이트웨이는 여러 개의 VPC를 하나의 Direct Connect 연결 시 사용, 단일 VPC를 사용하는 경우에는 Direct Connect를 사용하지 않고 가상 인터페이스를 바로 사용하여도 됨

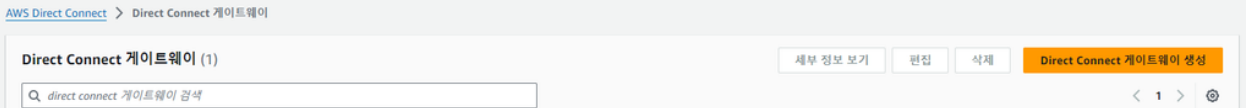

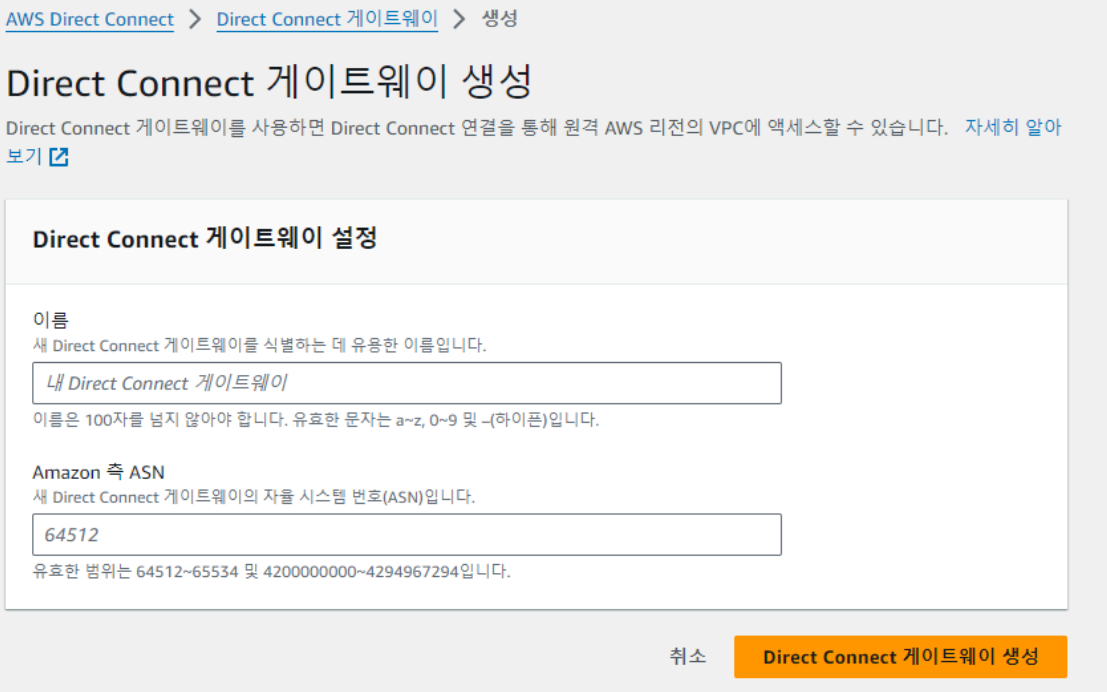

• 콘솔 → AWS Direct Connect → Direct Connect 게이트웨이 생성

• Amazon 측 ASN은 64512~65534 범위 내에서 원하는 번호로 생성
• Direct Connect 게이트웨이 생성 클릭

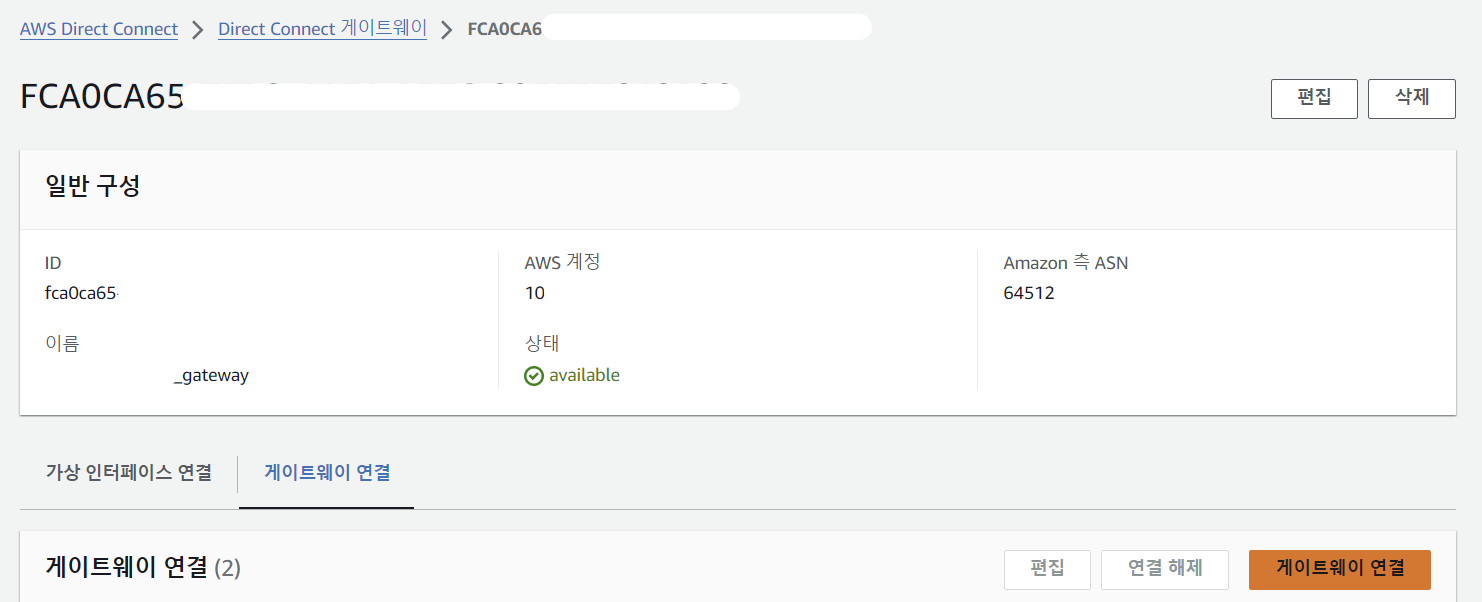

• 생성한 게이트웨이 선택 → 게이트웨이 연결 → 게이트웨이 연결
• 연결할 VPC에서 생성한 VGW 선택 → 게이트웨이 연결



가상 인터페이스 생성

---

• 콘솔 → Direct Connect → 연결 → 생성된 연결 선택 → 가상 인터페이스 → 가상 인터페이스 생성

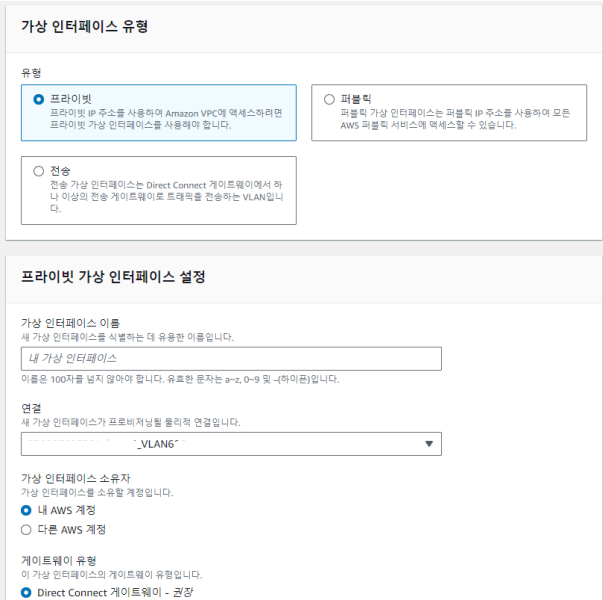

• 가상 인터페이스 유형 선택

VPC에 연결할 프라이빗 가상 인터페이스를 생성할 수 있습니다. 또는 Amazon S3, Glacier 등 VPC에 없는 AWS 서비스에 연결할 퍼 블릭 가상 인터페이스를 생성할 수도 있습니다. 프라이빗 가상 인터페이스의 경우 AWS Direct Connect 연결에서 연결할 프라이빗 가상 인터페이스가 각 VPC마다 하나씩 필요합니다. 또는 AWS Direct Connect 게이트웨이를 사용할 수 있습니다.

• 가상 인터페이스 이름 입력
• 생성한 연결 선택
• 게이트웨이 유형 선택

여러 개의 VPC 사용 시 Direct Connect 선택, 단일 VPC 사용 시 가상 프라이빗 게이트웨이 선택

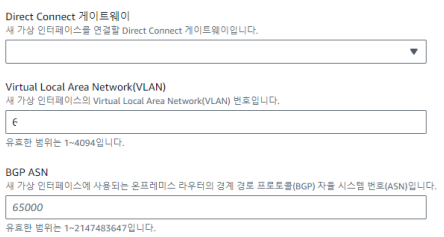

• 생성한 Direct Connect 게이트웨이 선택

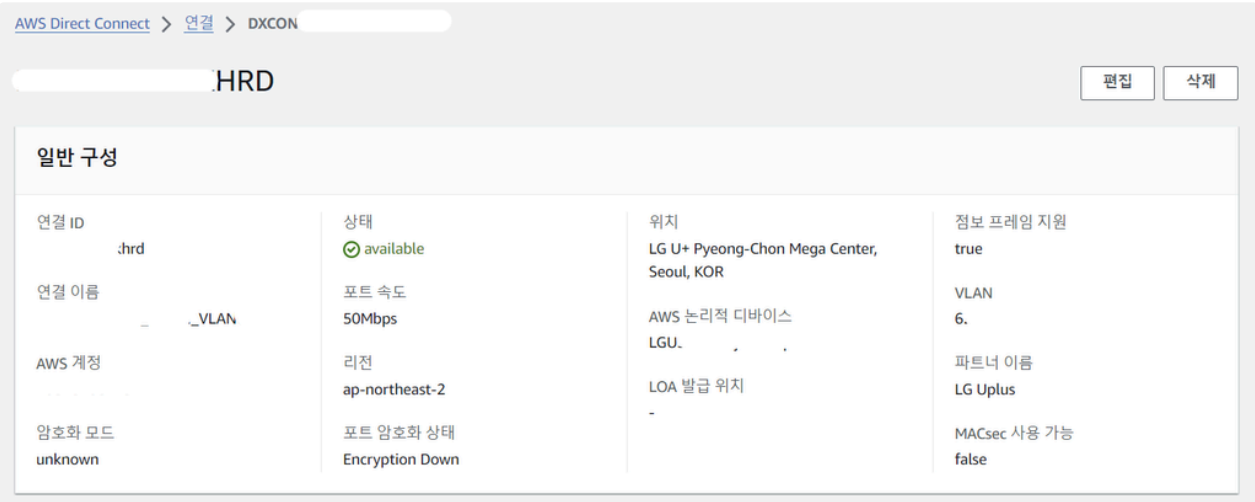

• VLAN은 생성한 연결 정보에 나와있는 VLAN 값 입력
• 임의의 BGP ASN 값 입력 (6500~65545)
• 신규 VIF 생성 확인

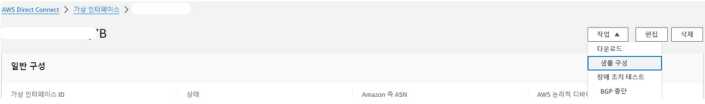

• 생성한 가상 인터페이스 선택 → 작업 → 샘플 구성

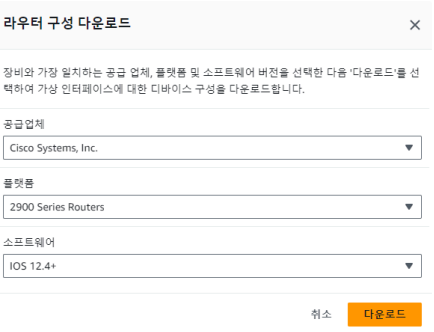

• 온프레미스쪽 공급업체, 플랫폼, 소프트웨어 선택 후 다운로드
• (네트워크 벤더사에서 진행해주는 경우 네트워크 벤더사에서 알려준 정보로 다운로드 후 네트워크 벤더사로 전달)

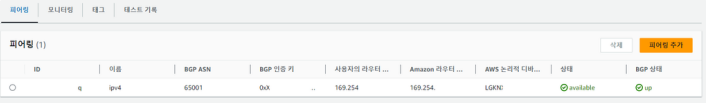

• 이후 전달한 Config 파일 기반으로 온프레미스 설정까지 완료되면 아래와 같이 피어링의 BGP 상태가 UP인 것을 확인 할 수 있다.
